Полностью автоматическая горелка на отработке c SMS-оповещением
произовдства Вадима Портнова. Работает просто и надежно, как айфон :)

Отработанное масло, обычное масло, нефть, мазут, печное / пиролизное топливо, дизель и все то, что может гореть.

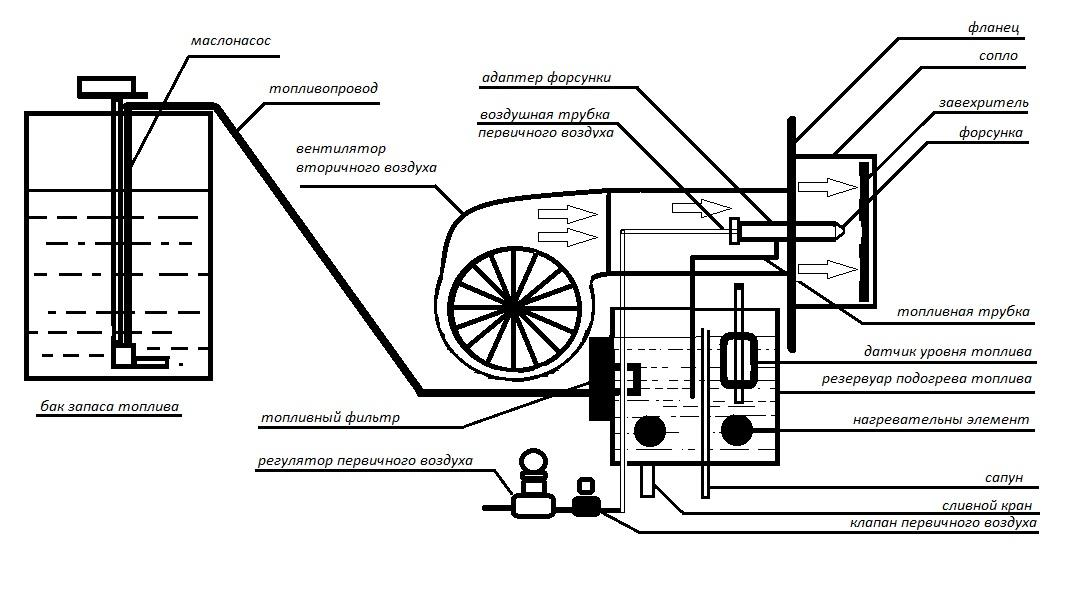

Описание работы:

Топливо закачивается из емкости запаса топлива всасывающим насосом в
бак горелки.

Поплавковый выключатель регулирует уровень топлива в баке горелки.

Тен подогрева масла не включится до тех пор, пока резервуар не
заполнится топливом.


Контроллер регулирует температуру топлива в баке, и горелка стартует при
достижении  установленной  температуры  топлива  при  условии  низкой
температуры теплоносителя и отсутствии света в камере сгорания.

Контроллер осуществляет наблюдение за работой горелки.

Через форсунку топливо подается на сжигание и смешивается с первичным
воздухом  у  подпорной  шайбы.    Этим  гарантируется  свободное  сгорание  и
безопасная эксплуатация.




Почему такая горелка эффективнее (в 4 и более раза) стандартного сжигания топлива в печи (например с помощью горелки Бабингтона или обычных дров)?


Данная горелка использует наддув воздухом (в добавок к обычному горению подается воздух вентилятором) что позволяет:

  1. За счет наддува в 2 раза эффективнее сжигается различное топливо (то есть уже в два раза жарче и экономится топливо).
  2. За счет наддува поток тепла внутри котла идет в 2 раза эффективнее (за счет зигзагообразного строения котла, который не горел бы вообще без наддува). Тепло не убегает впустую через трубу.
  3. Вы не тратите столько времени на обслуживание котла как делали это ранее (обслуживать горелку надо раз в месяц, а не каждый день/час).
  4. Если вдруг котел остановится - прийдет аварийное SMS (можно отъехать от дома на любое расстояние, а не постоянно следить за котлом).



Топливная система:

Масляная магистраль должна быть соединена с насосом и горелкой, шлангом
поставляющимся в комплекте. Шланг необходимо дополнительно закрепить
хомутами для предотвращения утечек. Маслонасос должен быть погружен
в масло минимум на 10см. Расходная емкость для масла должна находиться
в помещении, с температурой не ниже 0 градусов. Расходная емкость должна
располагаться не выше, чем на 1,2 метра, уровня горелки и оснащаться краном
для слива конденсата. Для стабильной работы горелки масло должно быть
без негорючих жидкостей (вода или тосол) для этого необходимо на масляную
магистраль установить фильтр отстойник.


Воздушная система:

К  горелке  необходимо  подключить  воздух  от    воздушного  компрессора
через  воздушный  штуцер.  Компрессор  должен  быть    с  минимальной
производительностью 29 литров в минуту или 1 кубический фут в минуту.
Для  стабильной  работы  горелки  на  воздушной  магистрали  необходимо
установить влагоотделитель.

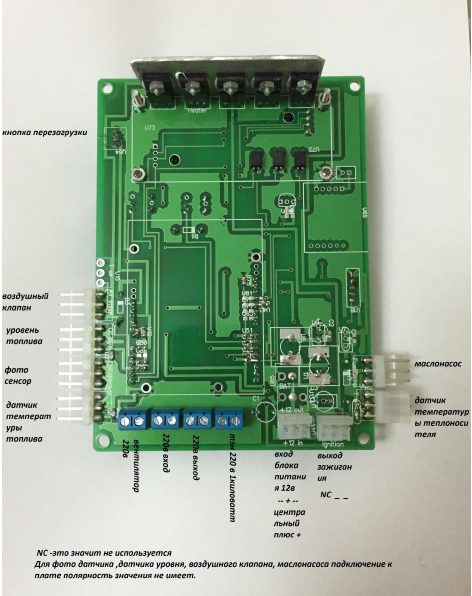

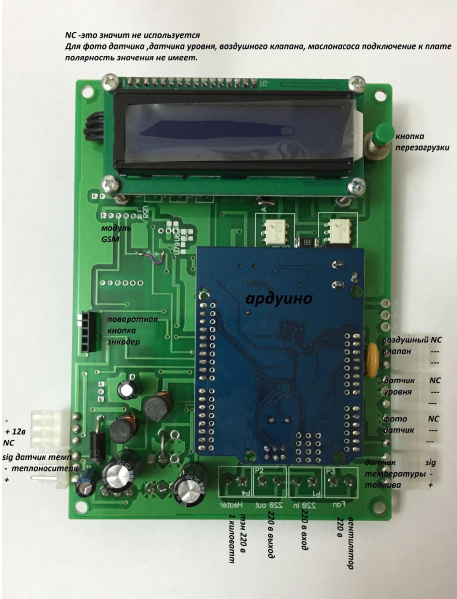

Электрическое подключение:













Первый запуск горелки:

При первом включении горелки на дисплей выводится информация о
версии  прошивки  контроллера.  Чтобы  войти  в  меню  настроек  параметров
горелки. Надо нажать кнопку поворотного энкодера и удерживать нажатой 5
секунд. Для выбора необходимых параметров необходимо  вращать кнопку,
чтобы  перейти  к  следующему  пункту  меню,  необходимо  нажать  кнопку
поворотного  энкодера.  Первый  параметр  –  это  BURN  OFF.  Горелка
выключена,  работает  только  дисплей,  отображая  текущую  температуру.
BURN  ON  –  горелка  включена.  EXIT-  выход  из  меню  настроек,  ENTER
SETUP-  ввод  данных,  первый  параметр  WATER  TEMP,  температура
теплоносителя,  регулируется  в  пределах  от  10  до  90  градусов  вращением
поворотного  энкодера.  Необходимая  минимальная  температура
теплоносителя должна быть не меньше 55 градусов для стабильного горения
без выпадения масляного тумана на теплообменнике. Для лучшего и полного
сгорания в камеру сгорания можно установить трубу-дожигатель.

     Второй  параметр  -  WATER  GIS  -  это  разница  температуры  между
включением и выключением горелки. При помощи этого параметра можно
выставить  промежутки  включения  и  выключения    горелки,  и  регулировать
тем самым время работы горелки. Предел регулирования от 0 до 10 градусов.

     Третий  параметр  для  горелок  с  версией  прошивки  1404  с    воздушным
датчиком  температуры  -  AIR  TEMP,  предел  регулирования  от  10  до  30
градусов.  По  этому  параметру    горелка  будет  работать  в  режиме  «старт-
стоп».    Для  горелки  этот  датчик  имеет  приоритет  до  тех  пор,  пока  не
достигла максимума выставленная температура теплоносителя. Следующий
параметр  -  AIR  GIS,  это  разница  температуры  между  включением  и
выключением  горелки  по  воздушному  датчику  температуры.  Предел
регулирования от 0 до 5 градусов.

OIL TEMP - это температура масла, предел регулирования от 10 до 105.
Для  лучшего  горения,  необходимо  выставлять  температуру  от  76  до  105
градусов  и  выбирать  10  градусов,  если  используется  дизельное  топливо.
После нажатия кнопки энкодера на экран выводится надпись FINIHING, все
данные сохраняются и записываются в энергонезависимую память.

После того, как контроллер перезагрузится, на экран выведутся все текущие
параметры.

W: 22 температура теплоносителя
O: 22 температура масла
на следующей строчке
L: LOW уровень масла низкий, когда уровень норма - пишет OK
O: PAUSE показывает, что тэн нагрева масла стоит на паузе или показывает
O: HEAT  -  нагрев масла.

В  это  время  должен  качать  маслонасос,  если  в  течение  трех  минут
маслонасос не накачал  масло,  то на  экран  выводится  надпись
ERROR:  NO OIL  -  ошибка  - нет топлива (масла).
Необходимо  поменять  полярность  на  разъеме маслонасоса и отключить и включить
питание. Контроллер перезагрузится и заново  начнет  качать  масло.
После  закачки  масла  включится  тэн  нагрева
масла  и, при достижении установленной температуры масла, горелка сделает
три попытки розжига. Если горелка не зажглась,  на экран выводится надпись
ERROR IGNITION - ошибка зажигания. Дальнейшее возобновление работы
горелки возможно после перезагрузки или снятия и возобновления питания.
Если  происходит  обрыв  датчиков  температуры    или  поблизости  сработала
высоковольтная  помеха,  контроллер  выдаст  ошибку:  "ERROR:  WATER
TEMP",  "ERROR:  OIL  TEMP",  "TEMP  SENS  ERROR"  и  через  30  секунд
перезагрузится и, если все в порядке, горелка продолжит работу.




Основная регулировка

Регулирование  мощности  горелки  осуществляется  посредством
регулирования давления первичного воздуха.
Регулирование  твердых  выбросов  и  СО2  осуществляется  посредством
регулирования вторичного воздуха.
Каждая  дополнительная  юстировка  количества  топлива,  первичного  и
вторичного  воздуха  ведет  к  изменению  содержания  вредных  веществ  в
отходящих газах и требует установку оптимальных показателей.
Для  оценки  качества  работы  горелки  после  каждой  юстировки,  горелка
должна работать в течение 10-15 минут.




Выбор температуры топлива


Наименование топлива   Температура
Рапсовое масло   105оС
Отработанное масло   70-105оС
Солярка/печное топливо   10оС
Нефть   50оС

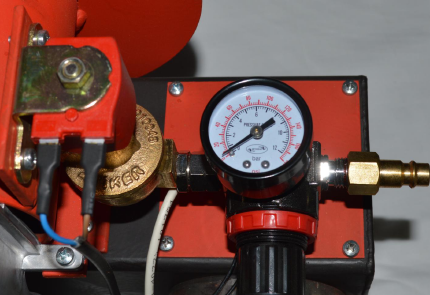

Регулятор первичного воздуха

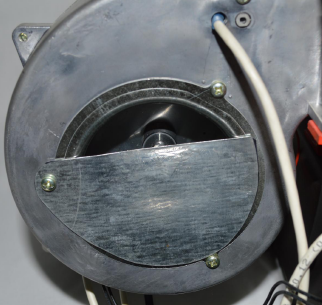

Регулятор вторичного воздуха
